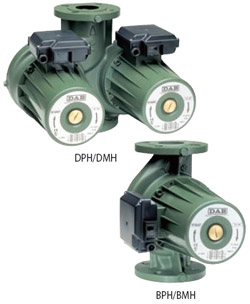

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ DAB С МОКРЫМ РОТОРОМ BMH , BPH , DMH , DPH

BPH DPH Насос для циркуляции воды в коллективных установках отопления и кондиционирования, как для бытового, так и промышленного применения. Корпус насоса из чугуна и двигатель с мокрым ротором. Алюминиевый корпус двигателя. Фланцевые патрубки всасывания и напора, с резьбовыми соединениями для манометров управления. Рабочее колесо из технополимера, вал двигателя из закаленной нержавеющей стали. Кожух ротора и кожух статора выполнены из нержавеющей стали. Асинхронный четырехполюсный двигатель для моделей BMH и DMH, двухполюсный - для моделей BPH и DPH. Однофазный циркуляционный насос спроектирован для работы с 3 скоростями на 230 В, а трехфазный циркуляционный насос спроектирован для работы с двумя скоростями на 230В и с тремя на 400В. Термозащита встроена в однофазную модель. Для трехфазной модели двигатель должен быть соединен с питанием через внешний контактор. Для сдвоенной модели предусмотрен автоматический клапан типа заслонки, встроенный в напорном коллекторе, чтобы избежать рециркуляции воды в блоке в состоянии покоя.

Рабочий диапазон: от 1,5 до 78 м3/ч, с напором до 18 метров.

Диапазон температуры жидкости: для трехфазных моделей: от -10 С до + 120 С. (от -10 С до + 110 С для моделей BPH-DPH 150/340.65T, BPH-DPH 150/360.80T и BPH-DPH 180/360.80T). Для однофазных моделей: от -10 С до + 110 С.

Перекачиваемая жидкость: чистая, не содержащая твердых частиц, минеральных масел, не вязкая, химически нейтральная, близкая по характеристикам к воде (макс. содержание гликоля 30%).

Максимальное рабочее давление: 10бар (1000 кПа)

Степень защиты: IP 44

Уплотнитель кабеля: PG 11

Монтаж: с горизонтальной осью двигателя.

pdf Полные технические характеристики DAB BMH , BPH , DMH , DPH
pdf Инструкция по монтажу и эксплуатации DAB A, B, D, BMH-BPH, DMH-DPH

ТАБЛИЦА ПОДБОРА BMH , BPH , DMH , DPH

Одинарный Сдвоенный P1
max W		 Q м3/ч 0 1,8 2,4 3 4,2 5,4 7,2 9,6 12 14,4 18 24 30 36 42 54 72
BPH 60/250.40M DPH 60/250.40M 316 H (м) 7.2 6.8 6.7 6.5 6.2 5.8 5 3.7 2
BPH 120/250.40M DPH 120/250.40M 510 11 10.3 10.1 9.8 9.2 8.6 7.65 6.2 4.35 2.4
BPH 60/280.50M DPH 60/280.50M 595 7.65 7.5 7.45 7.4 7.3 7.2 6.98 6.7 6.2 5.75 4.6 2.3
BPH 60/340.65M DPH 60/340.65M 735 6.8 6.79 6.75 6.7 6.6 6.57 6.5 6.35 6.2 5.95 5.5 4.35 2.85 1.2
BMH 30/250.40T DMH 30/250.40T 192 3.3 3.1 2.95 2.85 2.5 2.1 1.15
BPH 60/250.40T DPH 60/250.40T 348 7.65 7.4 7.3 7.2 6.8 6.4 5.45 3.9 2.25
BPH 120/250.40T DPH 120/250.40T 536 12   11 10.7 10.1 9.5 8.4 6.8 4.7 2.2
BMH 30/280.50T DMH 30/280.50T 255 3.15   3.02 3 2.93 2.85 2.65 2.3 1.75 1.2
BMH 60/280.50T DMH 60/280.50T 410 5.83   5.65 5.6 5.49 5.35 5.1 4.75 4.2 3.65 2.62
BPH 60/280.50T DPH 60/280.50T 589 7.95   7.75 7.7 7.6 7.5 7.35 6.92 6.45 5.85 4.65 2.4
BPH 120/280.50M DPH 120/280.50M 870 11.3       10.8 10.5 10.3 9.9 9.4 8.5 7.2 4.8 2.1
BPH 120/280.50T DPH 120/280.50T 898

11.7

       11.3 11 10.75 10.25 9.6 8.9 7.75 5.4 2.6
BPH 150/280.50T DPH 150/280.50T 1130 15       14.6 14.4 14 13.6 12.7 11.8 10.5 7.5
BPH 180/280.50T DPH 180/280.50T 1630 18.4           17.4 17 16.4 15.6 14.4 12 8.8 5.2
BMH 30/340.65T DMH 30/340.65T 270 3.15       3.09 3.02 2.98 2.85 2.55 2.25 1.65
BMH 60/340.65T DMH 60/340.65T 445 5.4       5.15 5.05 4.9 4.7 4.45 4.1 3.45 2.25
BPH 60/340.65T DPH 60/340.65T 756 7.4       7.35 7.3 7.24 7.1 6.9 6.65 6.15 4.9 3.3 1.4
BPH 120/340.65T DPH 120/340.65T 1275 10.9       10.75 10.68 10.6 10.5 10.38 10.2 9.8 8.7 7.15 5.2 3
BPH 150/340.65T DPH 150/340.65T 2800 14.9       14.88 14.83 14.75 14.65 14.55 14.3 13.88 12.65 11 9.35 7.15
BPH 180/340.65T DPH 180/340.65T 2780 17.9           17.8 17.7 17.5 17.3 16.8 15.7 14.1 12.1 10
BMH 30/360.80T DMH 30/360.80T 484 3.9           3.85 3.8 3.75 3.65 3.48 3.1 2.45 1.75
BMH 60/360.80T DMH 60/360.80T 763 5.7           5.66 5.61 5.59 5.5 5.4 5 4.55 3.9 3.1
BPH 120/360.80T DPH 120/360.80T 1820 11.8           11.65 11.58 11.5 11.4 11.25 10.75 10.2 9.39 8.37 5.65
BPH 150/360.80T DPH 150/360.80T 2710 15.3           15.1 15.06 14.99 14.92 14.75 14.5 14 13.4 12.4 10.3 6
BPH 180/360.80T DPH 180/360.80T 2310 17.5           17.4 17.25 17.1 16.8 16.25 15 13.7 12 10.1 5.5

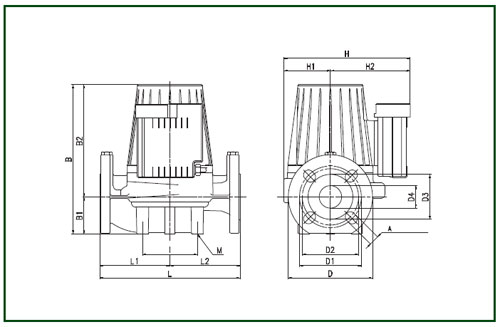

ГАБАРИТНЫЕ РАЗМЕРЫ BMH , BPH

BMH, BPH Размеры

МОДЕЛЬ L L1 L2 A B B1 B2 D D1 D2 D3 D4 I M H H1 H2
BPH 30/250.40T 250 125 125 18 266 66 200 150 110 100 80 40 100 M10 221 83 138
BPH 60/250.40M 250 125 125 18 266 66 200 150 110 100 80 40 100 M10 221 83 138
BPH 60/250.40T 250 125 125 18 266 66 200 150 110 100 80 40 100 M10 221 83 138
BPH 120/250.40M 250 125 125 18 266 66 200 150 110 100 80 40 100 M10 221 83 138
BPH 120/250.40T 250 125 125 18 266 66 200 150 110 100 80 40 100 M10 221 83 138
BMH 30/280.50T 280 140 140 18 312 73 239 165 125 110 90 50 100 M10 254 96 158
BMH 60/280.50T 280 140 140 18 312 73 239 165 125 110 90 50 100 M10 254 96 158
BPH 60/280.50M 280 140 140 18 312 73 239 165 125 110 90 50 100 M10 254 156 158
BPH 60/280.50T 280 140 140 18 312 73 239 165 125 110 90 50 100 M10 254 156 158
BPH 120/280.50M 280 140 140 18 312 73 239 165 125 110 90 50 100 M10 254 96 158
BPH 120/280.50T 280 140 140 18 312 73 239 165 125 110 90 50 100 M10 254 96 158
BPH 150/280.50T 280 140 140 18 362 73 289 165 125 110 90 50 100 M10 254 96 158
BPH 180/280.50T 280 140 140 18 362 73 289 165 125 110 90 50 100 M10 254 96 158
BMH 30340.65T 340 170 170 18 334 82 252 185 145 130 110 65 100 M12 259 100 159
BMH 60/340.65T 340 170 170 18 334 82 252 185 145 130 110 65 100 M12 259 100 159
BPH 60/340.65M 340 170 170 18 334 82 252 185 145 130 110 65 100 M12 259 100 159
BPH 60/340.65T 340 170 170 18 334 82 252 185 145 130 110 65 100 M12 259 100 159
BPH 120/340.65T 340 170 170 18 384 82 302 185 145 130 110 65 100 M12 259 100 159
BPH 150/340.65T 340 170 170 18 384 82 302 185 145 130 110 65 100 M12 259 100 159
BPH 180/340.65T 340 170 170 18 384 82 302 185 145 130 110 65 100 M12 259 100 159
BMH 30/360.80T 360 170 190 18 354 97 254 200 160 150 130 80 115 M12 297 100 159
BMH 60360.80T 360 170 190 18 404 97 307 200 160 150 130 80 115 M12 259 100 159
BPH 120/360.80T 360 170 190 18 404 97 307 200 160 150 130 80 115 M12 259 100 159
BPH 150/360.80T 360 170 190 18 404 97 307 200 160 150 130 80 115 M12 259 100 159
BPH 180/360.80T 360 170 190 18 404 97 307 200 160 150 130 80 115 M12 259 100 159

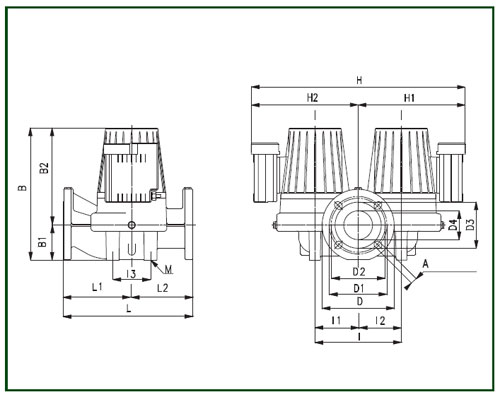

ГАБАРИТНЫЕ РАЗМЕРЫ DMH , DPH

DMH, DPH Размеры

МОДЕЛЬ L L1 L2 A B B1 B2 D D1 D2 D3 D4 I I1 I2 I3 M H H1 H2
DPH 30/250.40T 250 105 145 18 271 66 205 150 110 100 80 40 200 100 100 100 M12 476 238 238
DPH 60/250.40M 250 105 145 18 271 66 205 150 110 100 80 40 200 100 100 100 M12 476 238 238
DPH 60/250.40T 250 105 145 18 271 66 205 150 110 100 80 40 200 100 100 100 M12 476 238 238
DPH 120/250.40M 250 105 145 18 271 66 205 150 110 100 80 40 200 100 100 100 M12 476 238 238
DPH 120/250.40T 250 105 145 18 271 66 205 150 110 100 80 40 200 100 100 100 M12 476 238 238
DMH 30/280.50T 280 130 150 18 305 73 232 165 125 110 90 50 240 120 120 120 M14 552 276 276
DMH 60/280.50T 280 130 150 18 305 73 235 165 125 110 90 50 240 120 120 120 M14 556 278 278
DPH 60/280.50M 280 130 150 18 308 73 235 165 125 110 90 50 240 120 120 120 M14 554 278 278
DPH 60/280.50T 280 130 150 18 308 73 235 165 125 110 90 50 240 120 120 120 M14 554 278 278
DPH 120/280.50M 280 130 150 18 308 73 235 165 125 110 90 50 240 120 120 120 M14 556 278 278
DPH 120/280.50T 280 130 150 18 308 73 235 165 125 110 90 50 240 120 120 120 M14 556 278 278
DPH 150/280.50T 280 130 150 18 358 73 285 165 125 110 90 50 240 120 120 120 M14 556 278 278
DPH 180/280.50T 280 130 150 18 358 73 285 165 125 110 90 50 240 120 120 120 M14 556 278 278
DMH 30340.65T 340 138.5 201.5 18 328 82 246 185 145 130 110 65 240 120 120 140 M14 476 238 238
DMH 60/340.65T 340 138.5 201.5 18 331 82 249 185 145 130 110 65 240 120 120 140 M14 476 238 238
DPH 60/340.65M 340 138.5 201.5 18 331 82 249 185 145 130 110 65 240 120 120 140 M14 476 238 238
DPH 60/340.65T 340 138.5 201.5 18 331 82 249 185 145 130 110 65 240 120 120 140 M14 476 238 238
DPH 120/340.65T 340 138.5 201.5 18 381 82 299 185 145 130 110 65 240 120 120 140 M14 476 238 238
DPH 150/340.65T 340 138.5 201.5 18 381 82 299 185 145 130 110 65 240 120 120 140 M14 476 238 238
DPH 180/340.65T 340 138.5 201.5 18 381 82 299 185 145 130 110 65 240 120 120 130 M14 476 238 238
DMH 30/360.80T 360 160 200 18 345 97 248 200 160 150 130 80 240 120 120 150 M14 480 240 240
DMH 60360.80T 360 160 200 18 390 97 298 200 160 150 130 80 240 120 120 150 M14 480 240 240
DPH 120/360.80T 360 160 200 18 390 97 298 200 160 150 130 80 240 120 120 150 M14 480 240 240
DPH 150/360.80T 360 160 200 18 390 97 298 200 160 150 130 80 240 120 120 150 M14 480 240 240
DPH 180/360.80T 360 160 200 18 390 97 298 200 160 150 130 80 240 120 120 150 M14 480 240 240
