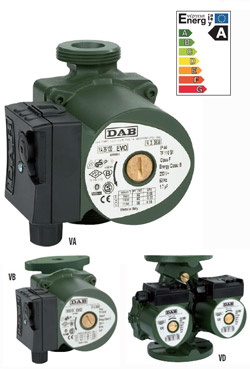

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ С МОКРЫМ РОТОРОМ DAB VA VB VD

VA VB VD Единый корпус, состоящий из чугунной гидравлической части и двигателя с мокрым ротором. Алюминиевый литой корпус двигателя. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали, монтируется на подшипники с графитными вкладышами, смазываемые перекачиваемой жидкостью. Кожух ротора и кожух статора выполнены из нержавеющей стали. Упорное кольцо из керамики, уплотняющие кольцевые прокладки сделаны из этилена-пропилена, пробка для выпуска воздуха из латуни. Двухполюсный асинхронный двигатель с мокрым ротором, защищается сопротивлением и не нуждается в защите от перегрузки. Работа на трех скоростях. Сдвоенная модель оснащена автоматическим клапаном.

Рабочий диапазон: от 0,5 до 3,6 м3/ч, с напором до 6 метров.

Диапазон температуры жидкости: от -10 С до + 110 С.

Перекачиваемая жидкость: чистая, не содержащая твердых частиц, минеральных масел, не вязкая, химически нейтральная, близкая по характеристикам к воде (макс. содержание гликоля 30%).

Максимальное рабочее давление: 10бар (1000 кПа)

Степень защиты: IP 44

Класс изоляции: F

Уплотнитель кабеля: PG 11

Монтаж: с горизонтальной осью двигателя.

pdf Полные технические характеристики DAB VA , VB , VD
pdf Инструкция по монтажу и эксплуатации DAB VA, VB, VD, VS

ТАБЛИЦА ПОДБОРА VA, VB, VD

Одинарный Сдвоенный P1
max W		 Q м3/ч 0 0,6 1,2 1,8 2,4 3 4,2
VA 25 - 57

H (м)

 2.71 2.45 2.15 1.75 1.2 0.6
VA 35 - VSA 35 - 71 4.3 3.9 3.4 2.8 2.15 1.4
VA 55 - VSA 55 VD 55/220.32 82 5.4 4.7 4.5 3.3 2.6 1.75 0.85
VA 65 - VSA 65 - 102 6.3 5.8 5.3 4.3 3.4 2.4
VB 35/120 - 71 4.3 3.9 3.4 2.8 2.15 1.4
VB 55/120 - 82 5.4 4.7 4 3.3 2.5 1.75 0.85
VB 65/120 VD 65/220.32 102 6.3 5.8 5.3 4.3 3.4 2.4

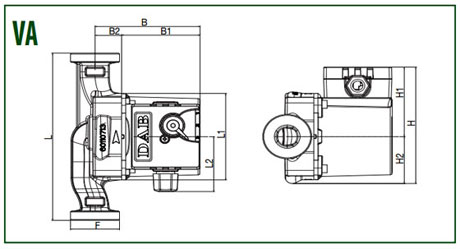

ГАБАРИТНЫЕ РАЗМЕРЫ VA


МОДЕЛЬ L L1 L2 B B1 B2 H H1 H2 F РАЗМеРЫ УПАКОВКИ
L B H
Va 25/130 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 25/180 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 25/180 X 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 35/130 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 35130 1/2'' 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 35/180 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 35/180 X 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 55/130 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 55/130 1/2" 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 55/180 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 55/180 X 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 65/130 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 65/130 1/2" 130 93 59 102.5 76.5 26 125.5 75 50.5 48 135 135 150
VA 65/180 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150
VA 65/180 X 180 93 59 102.5 76.5 26 125.5 75 50.5 48 130 190 150

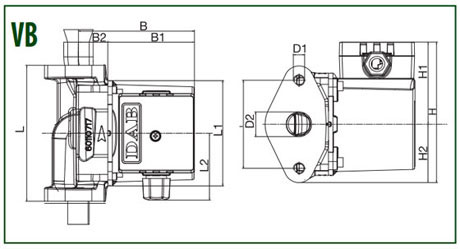

ГАБАРИТНЫЕ РАЗМЕРЫ VB


МОДЕЛЬ L L1 L2 B B1 B2 H H1 H2 D2 D1 I РАЗМЕРЫ УПАКОВКИ
L B H
VB 35/120 120 98 60 104 78 26 124 75 49 25 M10 78 135 135 150
VB 55/120 120 98 60 104 78 26 124 75 49 25 M10 80 135 135 150
VB 65/120 120 98 60 104 78 26 124 75 49 26 M10 80 135 135 150

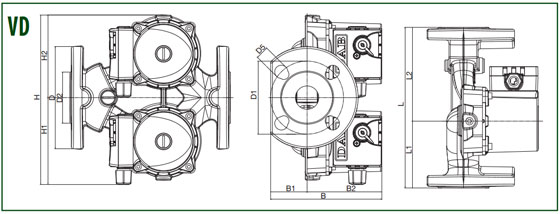

ГАБАРИТНЫЕ РАЗМЕРЫ VD


МОДЕЛЬ L L1 L2 B B1 B2 D D1 D2 D4 D5 H H1 H2 РАЗМЕРЫ УПАКОВКИ
PN6 PN 10 PN6 PN10 L B H
VD 55/220.32 220 91.5 128.5 150 50 100 140 90 100 70 32 14 18 230 115 115 160 253 238
VD 65220.32 220 91.5 128.5 150 50 100 140 90 100 70 32 14 18 230 115 115 160 253 238
